Ноутбук HP 15-bw025ur и Linux

На днях купил ноутбук HP 15-bw025ur. Крайне бюджетная и не интересная модель. Казалось бы писать то и нечего, но не тут то было... Был куплен этот ноутбук сугубо потому, что просто были на руках сертификаты в одной крупной сети магазинов. Средств было немного, искался изначально пустой ноутбук без ОС. Выбирать было не из чего. Отличие 25 модели от 26 в том, что в последней есть привод. У ноутбука отсутствует индикатор включения, а крышка настолько хлипкая, что просто ужас.

  Ноутбук HP 15-bw025ur (фото с сайта obzornov.ru)

В качестве ОС был выбран Linux Mint 19 Cinnamon. Почему именно он? Простой, надёжный, всё идёт из коробки, основа Ubuntu/Debian, что для меня плюс, так как ноутбук должен использоваться в качестве печатной машинки и показа презентаций родителями, привыкшими к Windows XP. Да и опыт именно с Debian|Mint|Ubuntu у меня положительный. Внезапно оказалось, что в ноутбуке используется Wi-Fi модуль rtl8723de и поднять сеть не такая и простая задача. Решение есть на форуме Ubuntu.ru этой по ссылке. Но на этом проблемы не закончились, выяснилось, что на экране возникаю артефакты в верхней части экрана в виде фигур чёрного цвета на доли секунд. Решение довольно простое, возможно это и не правильно, но оно работает - просто понизить разрешение экрана до 1280x720. Изначально разрешение очень большое и шрифты очень мелкие. Тут либо менять dpi, либо увеличивать сам размер шрифта, на удивление смена разрешения не привело к сильному замыливанию изображения, а всё стало вполне себе нормально размера. С учётом того, что ноутбук будет использоваться для показа презентаций через проектор. Там и вовсе это не будет заметно. Я уже сталкивался с такой проблемой на сервере и решение там было аналогичное - снижение разрешения.

Итоги и выводы: неудачная модель ноутбука с хлипкой крышкой и проблемным адаптером беспроводной сети. К плюсам можно отнести, что он пустой и довольно лёгкий. На этом все его достоинства заканчиваются.

Усилитель для наушников на микросхеме apa3541 из старого CD привода

Давненько я не брал паяльник в руки, и тут на глаза попалась плата от старого CD привода, а также корпус. Я давненько хотел себе собрать новый усилитель для наушников, правда либо гибридник, либо на германии, либо ламповый бестрансформаторный, либо чистого класса А... И пока почитывал статейки и рассматривал схемы, натолкнулся на идею создания УНЧ из старого CD привода. Пазл сложился. У меня всё для этого было.

Рис.1 - плата от  привода



Для начала качаем даташит на микросхему APA3541 и сверяем нашу схему со стандартной. Отличие в моём случае входные конденсаторы стояли по 0.1 мкф, заменил на 4.7 мкф. Выходные конденсаторы 100 мкф - заменил на 220 мкф. Также выпаиваем ненужные детали и отрезаем лишний текстолит. Шлейф также нужно убрать.Я также реализовал функцию MUTE согласно схеме. Монтаж вёлся проводом МГТФ с обратной стороны платы.

Рис.2 - корпус и подготовленная плата УНЧ



Питание усилителя решил сделать USB, благо валялся шнурок со сломанным штекером micro-usb. Никаких фильтров я не стал использовать, хотя и желательно. Кстати, также не было и проблем с земляной петлёй. Она образуемся из-за того, что земля соединяется в 3-х точках: УНЧ-звуковая карта+минус питания. Экран USB шнурка соединён с минусом питания в усилителе. Также усилитель отлично работает и от качественных USB зарядок. Ток не принципиален, так как потребления не превышает 100 мА.

Рис.3 - вид собранного усилителя в корпусе



На рисунке 3 видно, что жила data+ и data- висят в воздухе. Так и должно быть. Они должны быть изолированны, чтобы не сжечь порты USB в компьютере. По питанию в УНЧ стоит конденсатор 100 мкф, ёмкость небольшая, но так как питание всё равно берётся готового блока питания, то и смысла менять на большую нет.

Рис.4 - законченная конструкция усилителя

Тест и прослушивание: усилитель имеет небольшую мощность всего 55 мвт на 32 омную нагрузку. Мне этого вполне достаточно с моими наушниками. Качество звука довольно высокое. Обращу внимание на замену конденсаторов, до их замены наблюдался спад в НЧ области. Выходные конденсаторы можно поставить и ещё большей ёмкости. Желательно конечно ставить качественные.

Заключение: можно сказать эта конструкция выходного дня или пары вечеров. Позволяет скоротать скучный осенний вечер и не требует особых заморочек. Забавный момент, что такой усилитель можно собрать совершенно бесплатно и ничего не покупая. В интернете можно найти немного вариантов, что можно сделать из старого привода дисков. Вот один из них. Более того, развивая эту идею - кто мешает использовать сам корпус от привода или даже убрать всё лишнее и собрать блок питания внутри? Всё зависит от ваших желаний и возможностей. В вашем приводе микросхема звука может быть совершенно другой, но самой идеи это не меняет.

Используйте старые устройства с умом и пользой!

Перестройка с УКВ на FM

После того, как в нашем городе стали отключать УКВ станции, я решил перестроить свои приёмники в коллекции на FM. Так сказать совместил профилактику с полезным. Конвертеры ставить не хотел - у нас станции размазаны по диапазону с 87.6 по 107.6 Оборудование, опыт и свободное время у меня имелось. В этом процессе перестройки мне очень помогала тема на форуме Океан-209. Рига-110. и др. Перестройка УКВ на FM Там же есть и мои посты по перестройке некоторых блоков.

С наступлением тепла вывез перестроенные приёмники на дачу и провёл там тест FM. Условия приёма плохие - низина+горы. До ОРТПЦ 35 км по прямой, но реально долетают только 5 квт ТВ и радио. Т.е. большинство приёмников работает неудовлетворительно, кроме Дегена, либо хороших автомагнитол с наружными антеннами.

Океан 209 - прекрасный приём, высокая чуйка по-всему диапазону. Даже индикатор реагирует. До перестройки приёмники тоже отлично принимал на всех диапазонах.

Рис.1 - Океан 209

Океан 214 - приём в ВЧ части диапазона уступает 209, индикатор не реагирует. Если сравнивать до перестройки, то 214 ведёт себя также в сравнении с 209. Отмечу, что дробный детектор настроил успешно, так как хрипов практически не наблюдаю.

Урал-Авто 2 (на германии 1978 года выпуска) - чистый и уверенный приём 2 и 5 квт станций. Однако, 1 квт шумят. До перестройки приёмник поражал чуйкой, теперь так себе. Отмечу, что мне не удалось добиться полного согласования контура в ВЧ усилителе.

Рис.2 - Урал-Авто 2

Ирень 301/401 исправный - уступает Океанам, приём 5 квт передатчиков хороший. Приём на ремешок-антенну в руке.

Меридиан 210 - приём неудовлетворительный. Даже 5 квт передатчики принимаются с шумами и хрипами. 1 квт едва ли пробиваются. Однозначно этот УКВ блок не является хорошим для перестройки, о чём уже писалось в этой теме.

Рис.3 - Меридиан 210 - мутант (родной ящик разбит)

Ирень 301/401 в другом корпусе с неисправной МС к174ур3 (работает, если на входной контур подавать землю через резистор) - склонность к самовозбуду, 5 квт хрипят и идут с сильными шумами. Неустойчивый захват и удержание станций.

Рис.4 - Ирень 401 в корпусе от Нейвы 205

Отдельно отмечу радиолу Кантата 205, перестроена лет 5 назад. Ловит средне, 5 квт станции на даче идут нормально на 1 метр проволоки. БШН работает. Слабые 1 квт при этом идут с сильными шумами. Согласование неполное, на тот момент не было под рукой варикапов на подборку. Блок УКВ изначально был тупой.

Рис.5 - Кантата 205 Стерео

Что имеем - Океаны, Кантата ловят не хуже, чем хорошие китайские магнитолы и радиоприёмники не Дегено/Тексано-подобного типа. Неисправная Ирень и Меридиан - уступают и пригодны только в пригороде 20 км по прямой до ОРТПЦ. Все приёмники перекрывают диапазон 87.5-108 мгц.

Надеюсь данный список будет полезен для понимания успеха/не успеха.

Новая жизнь (n+1).0 или о том, что она наступает не с понедельника

О чём этот пост - некоторое подведение итогов жизни, всё таки скоро 30 как никак, о семейных ценностях, о планах и будущем блога.

Казалось бы ещё недавно моя жизнь более менее стабилизировалась и на горизонте стала вырисовываться некая картина будущего. С другой стороны - а разве не такой должна быть жизнь человека семейного и подходящего к середине жизни. Хе-хе, "и думать было бы величайшей ошибкой" - В.И.Ленин. Однако, всё меняется тогда, когда приходит предательство с той стороны, откуда ну ни как не ожидаешь, а именно - измена супруги, пусть гражданской, но супруги - человека, с которым было много пройдено и которому доверяешь.

Казалось бы пора браться за бутылку, обрасти щетиной, забить на всё... Но вдруг ты вспоминаешь, что раньше же ты как-то же жил один, как-то справлялся. И начинаешь самостоятельно готовить себе, мыть своё жилище, а за окном весна! И вдруг ты понимаешь, что за всей это новой (или старой?) рутиной, что жизнь - она продолжается, никто не умер и все близкие здоровы, солнце всё также освещает землю. А в голове появляются мысли о будущем, едешь к друзьям на встречу, помогаешь родителям на даче и с ремонтом в квартире, внезапно открываешь у себя садоводческие наклонности и садишь на свой участок 21 дерево - берёзы, сосны, рябины. Разбираешь завалы старого хлама. Открываешь новые музыкальные группы. Посещаешь музеи - очень рекомендую музей военной техники и ретро-автомобилей в Верхней Пышме, а также деревянного зодчества в Нижней Синячихе.

Рис.1 - Аргазинское водохранилище в Челябинской области

Рис.2 - музей в Верхней Синячихе: изба и её обитатели

Рис.3 - музей в Верхней Пышме: ретро-автомобили

Подводя итоги для тех, кто оказался в аналогичной ситуации (а среди моих знакомых - практически все), хочу сказать несколько мыслей - не опускайте руки, посещайте как можно больше новых мест, встречайтесь с друзьями, решайте накопившиеся дела или начинайте что-то новое. Стоит ли ломать голову над тем, почему так вышло или искать причину в себе? Однозначно - нет! Человек принял решение предать - предал, всё - тут не о чем больше говорить. Нужно просто сделать выводы и идти дальше.

Думаю, что буду писать в блог ещё и просто мысли не на техническую тему. Есть идеи, летом, конечно, сложнее - ведь хочется больше находиться на улице и совсем не хочется сидеть возле компьютера.

Возможно получился довольно сумбурный пост и некоторые темы раскрыл лишь частично, но это скорее мысли в слух или поток сознания в виде текста.

Зависание линукс и батарейка биоса

Не могу не поделиться странным глюком и его решением. Есть у меня старенький компьютер с материнкой ASUS серии P5, на нём стоит Дебиан 9. Выполняет компьютер роль резервной файло-помойки - синхронизируется с основным домашним сервером с помощью rsync, т.е. акромя сетевых сервисов apache, samba, ftp, ssh на нём ничего нет. ВНЕЗАПНО компьютер стал неадекватно себя вести - при включении или перезагрузке идёт крайне долгая загрузка. При этом горит индикатор загрузки на системнике. К компьютеру не подключен монитор. Через примерно 1-1.5 часа загрузка завершается и всё работает как обычно. В логах ничего нет, smart у жёстких дисков в идеале. Тогда я решил заменить блок питания. Дело в том, что примерно год тому назад в системнике я уже менял блок питания. Тогда  в нём стоял несколько уставший TT на 420 вт, который не тянул GF6800. Просто при загрузке компьютера постоянно стала запускаться проверка жёстких дисков. Дебиан тогда стоял 7 версии. Тогда я заменил на более мощный и исправный FSP 450 вт и всё было отлично, а тут осенью 2017 заменил системный диск на более ёмкий и поставил свежий Дебиан. А накануне Нового Года начались эти глюки. Я начал грешить на блок питания, а так как уже было 31 и до праздника оставалось пару часов, то особо и разбираться времени не было. Просто заменил на очередной новый блок питания 550 вт, посчитав -этого уж точно хватит. Однако, компьютер всё также долго запускался... Я забил на эту проблему и вот сегодня решил всё же разобраться с причиной столь странного поведения. Подключил монитор и стал наблюдать. Компьютер замирает на строчке монтирования системного диска. Значит проверка дисков тут не причём. Перезагрузился и вдруг появилась всем знакомая надпись - настройки биоса сброшены и батарейка разряжена. Меряю тестером - 0.3 вольта. Собственно я слышал про глюки материнок с подсевшей батарейкой, но тут я честно говоря так и не понял: настройки не сбрасывались, время и дата тоже. Замена батарейки на новую полностью решила проблему - компьютер стал загружаться за секунды.

Рисунок - тот самый проблемный компьютер



Селга 405 теперь ловит FM

В детстве в руки мне попал радиоприёмник Селга 405. Приёмник был не исправен. К сожалению, на тот момент у меня не было должного опыта по ремонту приёмника. Когда мы с батей его окончательно уколхозили, то я ничего умнее не смог придумать, как выпаять все детали и собрать в  корпусе приёмник прямого усиления.

И вот в 2018 году, примерно через 16-17 лет я решил модернизировать радиоприёмник, а именно - убрать из него то, что я тут вколхозил и поставить готовый FM радиоприёмник и УНЧ на к174ха10. Плата приёмника - это остатки от магнитолы. Была отпилена часть СВ диапазона (микросхема неисправна) и убрано всё что дальше стереодекодера (был выпаян). Для постоянного приёма FM брошен провод-перемычка согласно даташиту. Приёмник собран на микросхема TA2003P. УНЧ уже был собран мной ранее на текстолитовой платке. Радиотракт питается через стабилизатор 3.3 вольта. Родной КПЕ убран и поставлен от радиотракта импортный. Он идеально подходит взамен старого. Регулятор громкости был заменён обычным резистором СП3 на 10 кОм. А в качестве выключателя использован родной переключатель диапазонов. Для надёжности все группы контактов запараллелены. Радиотракт расчитан на приём УКВ от 69 до 108 мгц. У нас вещание на УКВ стремительно сокращается да и согласование на нижней части очень слабое. Тогда я решил доработать приёмник помимо отпиливания ненужных фрагментов платы :-) А именно в разрыв секции КПЕ, отвечающей за гетеродин, включил конденсатор на 30 пф. А вторую секцию резонансным контуром отделил конденсатором на 47 пф. Приёмник имеет полное согласование и принимает от 86 до 109 мгц. настраиваться стало намного удобнее! В качестве антенны внутри корпуса проложен провод и подпаян к клемме антенна. Взамен гнезда наушников установлено гнездо питания.

 Рис.1 - переключатель диапазон в качестве выключателя питания

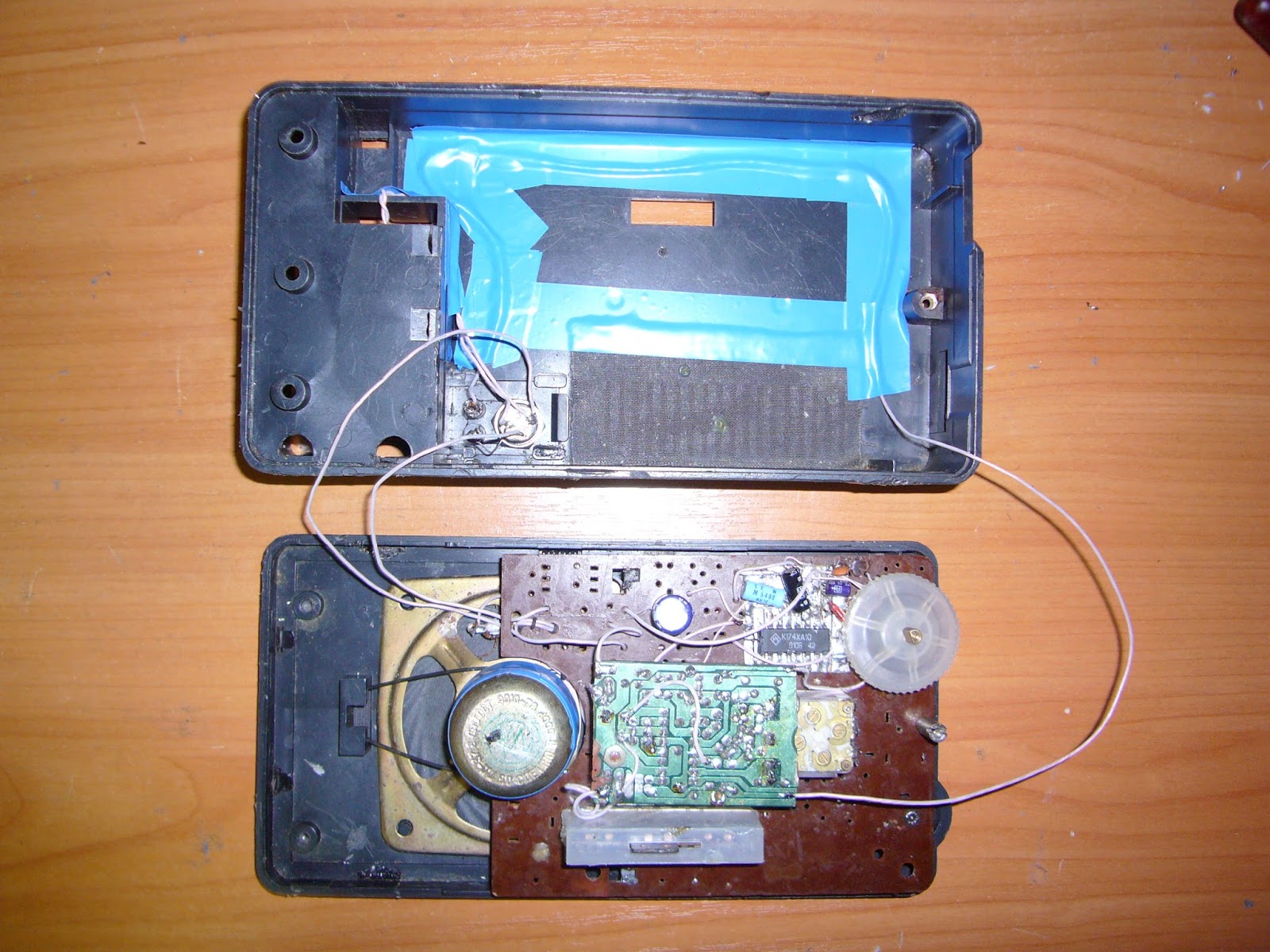

 Рис.2 - общий вид монтажа и антенна

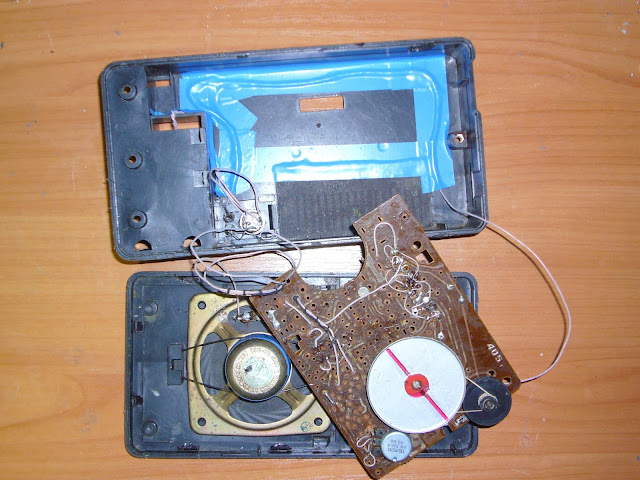

 Рис.3 - крепление платы радиотракта винтом

 Рис.4 - добавил подстроечный резистор усиления УНЧ

Стоит также обратить внимание на следующие моменты - блокировочные конденсаторы по питанию необходимо ставить так после стабилизатора, перед ним непосредственно и ёмкую банку для УНЧ, расположение последней не критично. В моём случае усиление УНЧ оказалось избыточным - снизить его можно включением подстроечного резистора в разрыв электролита и ноги 10 микросхемы к174ха10.

Что мы имеем? Полностью сохранивший внешнюю аутентичность приёмник, который вполне устойчиво принимает радиостанции на расстоянии 20 км от ОРТПЦ. Конечно, если бы я производил модернизацию сейчас, то я бы оставил родной УНЧ, тем более он был живой и был собран на германиевых транзисторах.

Скорее всего всё же я поставлю телескопическую антенну, так как на кусочек провода внутри корпуса не всегда устойчивый приём.

При желании можно сделать более культурно: изготовить новую плату и на ней уже по человечески собрать радиотракт и УНЧ. Взять более качественную микросхему или гибрид, где всё в одном. Тут уж всё упирается в наличие нужных деталей, опыта, времени. Я просто применил то, что было под рукой не заморачиваясь.

Стоит ли переделывать приёмники таким способом? Я думаю - только в крайнем случае. Ведь при переделке возникает масса проблем и сложностей. А в конечном счёте мы встраиваем во внутрь довольно посредственный приёмник. Мне видится модернизация более функциональная - либо перестройка существующих УКВ приёмников на FM, либо встройка готового модуля MP3+RADIO+BLUETOOTH, но в более крупную технику, которая имеет качественный УНЧ.

Приёмник Ирень РП-401 перестройка на FM

У меня в коллекции есть такой радиоприёмник. Полное описание и его схема по ССЫЛКЕ Диапазон принимаемых волн УКВ... А хотелось бы FМ. В интернете есть статья из журнала, но там у автора диапазон составляет всего лишь 100-108 мгц, а хотелось бы полное перекрытие.

Рис.1 - статья из журнала.

Предлагаю свой вариант переcтройки на FM, диапазон 83-109 мгц. Согласование полное в диапазоне 87-108! По пунктам!

- выпаиваем С2 и С10
- выкручиваем латунный стержень из входной катушки L1,L2.
- выкручиваем ферритовый стержень из гетеродинной катушки L5,L6.
- вкручиваем латунный стержень в гетеродинную катушку.
- заменяем С4 и С5 во входном контуре на выпаянные ранее конденсаторы 7.5 пф.

Наладка:

- включаем приёмник
- настраиваем гетеродин кручением латунного стержня. по частотомеру устанавливаем верхнюю частоту 119-120 мгц, нижнюю 92-94 мгц. Минимальный диапазон перестройки должен быть 22.5 мгц для приёма в полосе 87.5-108 мгц. Т.е. при нашей промежуточной полосе 10.7 мгц, нижняя частота должна быть не выше 98.2, а верхняя не ниже 118.7.
- настраиваем приёмник на какую-нибудь не очень сильную станцию и подстраиваем контур смесителя по наиболее чистому и не искажённому приёму.
- парафиним сердечники катушек.
- наслождаемся результатом.

Рис.2 - приёмник Ирень РП-401, фото с сайта rw6ase.narod.ru

Примечание: у меня была только плата от этого радиоприёмника, с неисправным УЗЧ (выгорели все транзисторы, кроме V4. Также потребовалась замена С33 - микрофонил и терял контакт. Была сожжена микросхема стабилизатор кр198нт4а - меняется на 3 транзистора кт368а. Без модификации схемы! Также видимо неисправна микросхема УПЧ к174ур3 - сильные искажения и низкая чуйка. Устраняется подпайкой резистора 91 кОм с ноги 12 на землю. У меня есть также исправный Ирень рп-301, который также нужно перестроить. Предварительно я попробовал на этой плате. После перестройки -допишу статью по массовости результата :-)

Перестроил свой исправный Ирень по своей же инструкции. Диапазон получился аж 81 - 113 МГц. Тяжело настраивать. Добавил конденсатор на 5 пф в параллель гетеродиной катушке. В принципе можно было и оставить родной на 7.5 пф. Это не принципиально. Чуйка высокая. Диапазон получился 83-109 МГц. Приемник уверенно принимает на ремешок станции 1 кВт в 20 км от вышки. Слабые только, если ремешок в руке. Считаю свой вариант перестройки повторяемым и вполне предсказуемым.

Замечание, можно было бы и растянуть диапазон на всю шкалу, но резистор настройки имеет не линейную характеристику. А это значит, что в высокочастотной части настроить легче, а чем ниже частота тем быстрее меняется сопротивление при повороте. Так что запас по перекрытию снизу даже на руку. Кстати с завода мой образец ловил УКВ аж с 61 МГц.

Наблюдение и конструктивные предложения по доработке радиоприёмника: возможно это связано именно с тем, что я заменил микросхему - стабилизатор тремя кт368ам (первое, что попалось в руки и влезало выводами заместо выводов МС) уже при снижении питания на 0.5-1 вольт - уплывает частота. это заметно при высокой громкости. а при 7.5 вольтах так и вовсе верхняя частота приёма опускается до 103.0 мгц. В принципе сейчас продаётся куча мелких стабилизаторов в корпусе ТО-92 и было бы неплохо стабилизацию выполнять именно на нём для варикапов. напряжение 5-6 вольт. родной стабилизатор при этом убирать не надо, так как он питает ещё и транзистор в УПЧ.

И да, так как родной корпус был утерян, а в наличии был ушатанный корпус от приёмника Нейва рп-205, то было принято решение использовать его. Вот, что получилось:

 Рис.3 - Ирень в корпусе Нейва

 Рис.4 - вид "франкенштеина" изнутри



Сегодня решил всё же поставить отдельный стабилизатор на 5 в Ирень. Взял L7805 со старого ТВ. В исправной Ирени стабилизатор тоже микросхема КРНТ она выдаёт 7.5 вольт. С подсаженной кроной до 7.5 вольт диапазон FM всё же перекрывается. В моей перепаханной плате, где я поставил транзисторы кт368 имеем всего 4 вольта и при этом диапазон тоже перекрывается, но при снижении ниже 8.5 в диапазон уплывает. Дополнительно поставил ещё 2 конденсатора 47 мкф на выход КРЕНки и 100 мкф в параллель питания. После этого приёмник уверенно работает даже при 6 вольтах и при большой громкости частота не плывёт. Тогда как у исправной Ирени изменение громкости приводит к изменению и частоты. Имея такой широкий диапазон перестройки можно поставить и стабилизатор на 4 вольта, всё равно удастся перекрыть 87.5-108 мгц. Однако практического смысла от этого мало - приёмник при 6 вольтах ловит слабо, а при 5 вольтах у него уже практически пропадает шум, появляются сильные искажения и приём возможен только самых мощных станций. Думаю, что я добился того, что хотел ))
